一:在线性电源搭配线性放大线路的放大器方案里,我们的产品设计突破传统,创造功率/重量比,这都是得益于以下所述的技术方案应用。
1. 准确的能源配比方案减少热量损失
2. 独到的供电方案降低放大线路对电源供给要求
3. 恰当的材料搭配和工艺让更小体积的变压器输出能力得到充分发挥
4. 散热器结构方案改进散热效果,让更小体积更轻重量的散热器更快带走淤积热量
二:保护系统:
1. 功率晶体与变压器温度同时被温度控制电路检测,温度过高时逐渐调整散热风扇气流速度。
2. 面板设有温度指示灯,系统温度超过75℃时点亮。
3. 系统温度超过80℃时启动“峰值因数(CF)限值控制”系统,平缓提升CF限值,平均输出功率会略有下降,但峰值输出功率仍能保持,动态不会受到损伤,降低了“冷场”等异常情况的发生机率。
4. 负载阻抗定值检测技术,单个通道负载阻抗低于1.6 ohm时启动过载保护,反应速度快保护精度极高,此项技术还解决了桥接模式下超低频短路、擦圈等异常情况下的可靠性问题。
5. 保护系统能够检测信号中高于3kHz的能量,如过大则自动减小信号,以保护高频扬声器。
6. 电源电压超出242伏特输出保护。
7. 直流输出保护。
三:功能:
1. 前后面板均设置桥接、立体声、并联工作模式LED指示灯。
2. 后面板设置可恢复的电源过载保护器。
3. 电源开机浪涌电流限位。
4. 系统最大增益可设置为40倍或0.775V灵敏度。
四:参数:
总谐波失真: | 正常工作条件,1KHz | <0.025% |
互调失真: | 正常工作条件,60Hz/7kHz—4/1 | <0.075% |
频率响应: | 正常工作条件,20Hz-20kHz | < +/- 0.25dB |
功率带宽: | 正常工作条件,-3dB | 10Hz-50kHz |
相位响应: | 正常工作条件,20Hz-20kHz | < +/- 8度 |
信噪比: | 1KHz,0.775V输入, A计权, | >110dB |
阻尼系数: | 正常工作条件,63Hz | >1500 |
转换速率: | 1us/1ms窄脉冲,32dB增益 | >100V/us |
输入阻抗: | 正常工作条件,1KHz,平衡输入 | 20 kohm |
最低负载阻抗: | 立体声 | >1.6 ohm |
| 桥接 | >3.2 ohm |
| 并联 | >0.8 ohm |
分离度: | 1KHz,0.775V输入 | >80dB |
共模抑制: | 正常工作条件,1KHz | >80dB |
体积: |
| 88mm X 482mm X 400mm |
注:上述的参数对于所有系列的功率放大器都是相同的。不同功率的放大器中不同的参数列入下表所述。
型号 | 不失真功率 630Hz CF=1.4 | 8ohm 立体声 | 4ohm 立体声 | 2ohm 立体声 | 8ohm 桥接 | 4ohm 桥接 | 2ohm 并联 | 1ohm 并联 | 机身 重量 | 电压 增益 | 最大功耗 |
M1400 | 1400W | 1400W | 2100W | 2800W | 4200W | 5600W | 4200W | 5600W | 24.2kg | X146 | 4000VA/17A |
M1200 | 1200W | 1200W | 1800W | 2400W | 3600W | 4800W | 3600W | 4800W | 17.7kg | X128 | 3000VA/13A |
M1000 | 1100W | 1100W | 1650W | 2200W | 3300W | 4400W | 3300W | 4400W | 17.3kg | X116 | 2500VA/11A |
M850 | 850W | 850W | 1275W | 1700W | 2550W | 3400W | 2550W | 3400W | 16.5kg | X98 | 2000VA/8.8A |

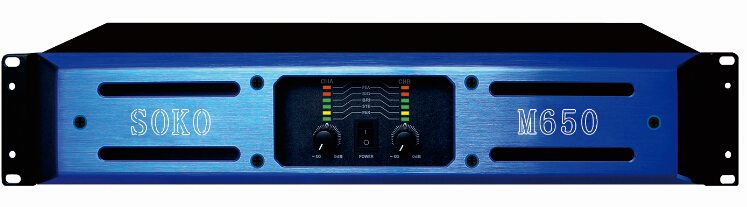

M650 | 650W | 650W | 975W | 1300W | 1950W | 2600W | 1950W | 2600W | 16.3kg | X88 | 1500VA/6.6A |
M450 | 450W | 450W | 675W | 900W | 1350W | 1800W | 1350W | 1800W | 13.5kg | X68 | 1000VA/4.4A |
M350 | 350W | 350W | 525W | 700w | 1050W | 1400W | 1050W | 1400W | 12.8kg | X62 | 760VA/3.3A |
M250 | 250W | 250W | 375W | 500W | 750W | 1000W | 750W | 1000W | 12.3kg | X56 | 600VA/2.6A |
